底版也稱原版,是UV固化機絲網印版曬版的依據,絲網印版曬版用的底版一般為陽圖底版,在絲網印刷中,制作模版需要一個透明陽圖底版進行制作。透明陽圖底版可采用手工、照相或一些其他方法制作。

(一)手工底版制作工藝

手工制作底版的方法一般有兩種,即描繪法和刻膜法

1.描繪法 采用手工,把原稿上的圖文描繪到透明薄膜(如滌綸片基)或繪圖紙(硫酸紙)上制成底版的方法,稱為描繪法。描繪法制作底版時,把原稿放在平臺上,然后在其上面加上透明軟片并予固定,用墨在軟片上繪制成圖像。用毛筆或鋼筆所描繪的線或文字應是均勻的全黑色的,干燥后不能有裂紋或針孔。為防止干裂可在墨汁中混入少量的砂糖,為了消泡可加入少量啤酒。若使用市面上出售的紅褐色的軟片,就不用擔心干裂,而且干燥也很快。總之所描繪的圖形部分重要的是要能充分遮光。這種方法適于制作大型的精度要求不太高的圖案和文字,如精度要求高,就需用制圖儀或照相法制作。

要求尺寸精度高的圖案,應當使用無伸縮性軟片,或把軟片貼在玻璃板上制作底版,但須把無伸縮性的聚酯軟片進行單面消光處理。繪圖紙亦稱透明紙、硫酸紙,只適用于做精度要求不高,圖面不大的底版

2.刻膜法

把剝膜片蒙在原稿上,用雕刻刀依照原稿圖案的輪廓挖剪,去掉不必要部分,只留下需要部分的制取底版方法,稱為刻膜法。這種方法作業快,切邊齊,圖案準確。其所使用的剝膜片是透明片基上復合了一層能遮擋紅光的薄膜制成的,俗稱紅膜。

刻膜的另一種方法是在一塊硬透明塑料片上,涂一層透明纖維素膠膜,成為一塊刻膜板。將它蒙于原稿上,用刻針刻繪(而不是切刻)圖像。刻畢后,用適當?shù)挠湍坎涟婷媸箍叹€著色不透光,刻線外的油墨能被抹凈,保持透明,成為一塊陽片。此法刻得的線條十分精細,但是不便做面積刻繪,故只適用于細線作業。

手工制作陽圖底版的方法,適用于精度要求不太高的底版制作,高精度的底版可用機器制作。如果印刷品要求階調、彩色、放大與縮小時,就采用照相法制作底版了

3.壓敏轉印法

在透明片基上預制有標準的字體及常用符號,且涂有一層特種壓敏膠制成的。在壓力作用 下字符能與圖面粘牢,而與轉印片基脫離,達到轉印的目的,使用十分方便。

4.繪畫法

在制作底版時,在軟片上直接設色繪畫。制版后進行多色套印,套色印刷時隨時觀察色調情況,及時校色,對照原稿修改。

(二)絲印底版照相制版工藝

照相制版是現代絲印制版的主要方式。它是通過照相設備,把要復制的文字、圖案按要求,放大或縮小,一般先拍成陰圖片,再翻拷成絲印制版用的陽圖底版照相制作底版,不僅可以提供非常精細的線條、文字底版,還可以復制色彩、階調復親的圖案,制出符合絲印制版要求的分色底版。因此,照相制版在絲印制版工藝中占有重要地位。

絲印照相制版工藝可分為線條、文字稿照相,單色網目調照相,彩色網目調分色照相三大類。用照相法制取底版,操作簡便,速度快。自動顯影機和自動定影機的出現,使照相制版工藝逐漸走向機械化和標準化照相制版時應注意如下幾點1.加網線數的確定。

(1)以承印物材料的性質、形態不同選擇加網線數

①普通網點:大面積網點UV固化機印刷,加網線數為12~14線/cm;一般的網點印刷,包括細線和細字的印刷,加網線數可為20~24線/cm

②成型物印刷(選尼龍絲網)。若印刷高線數的網點,加網線數為24~35線/cm

③紡織品印刷(選單面展平單縷聚酯絲網)。粗布網點印刷,加網線數為10~14線/c人造布上印細線圖文和網點時其加網線數為15~18線/cm

④T恤衫印刷(選用聚酯絲網)。印刷數字和色塊,加網線數為10~12線/cm;印刷細圖案,加網線數為12~14線/cm;單色或網點套印,加網線數為14~18線/cm

(2)以觀視距離確定網點大小與觀視距離有直接關系。一般情況下,網點越大,其觀視距離應大,觀測效果才良好。印刷效果應以視覺觀測距離內所反映的視覺效果的優劣來體現。對大多數印品,觀測距離在457mm之內,選用33線/cm的加網線數;如果印品的觀測距離大于或等于914,可選用18線/cm的加網線數,這樣高光部分雖有網點丟失,但眼睛是無法覺察的,因此應根據印品的觀視距離確定陽圖片的加網線數。

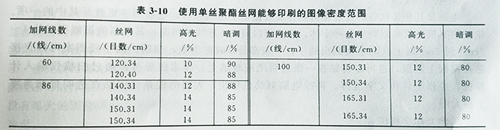

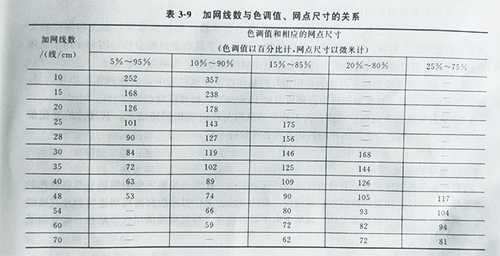

(3)印品的色彩與階調的控制在彩色疊印中,通過高調部位的UV固化機網點并列及在暗調部位的網點重疊再現色彩與階調。如果分色陽片的加網線數過低,則很難通過改變網點的大小。來控制印品的色彩和階調;如果分色陽片的加網線數過高,因單位面積內網點數目過多,網點密度不易控制,使印品的質量很難穩定。表39為加網線數與色調值、網點尺寸的關系。表3-10為使用單絲聚酯絲網能夠印刷的圖像密度范圍。
